دینام خودرو چیست و چه وظیفه‌ای در ماشین دارد؟ – به زبان ساده

دینام خودرو وظیفه شارژ باتری و تامین انرژی موردنیاز تجهیزات برقی اتومبیل را بر عهده دارد. در حالتی که موتور روشن است، دینام برق موردنیاز بخش‌هایی مانند چراغ‌ها، تهویه مطبوع، ECU و سایر وسایل برقی خودرو را تامین می‌کند و در عین حال باتری خودرو را نیز شارژ نگه می‌دارد. در این مطلب از مجله فرادرس به این موضوع می‌پردازیم که دینام خودرو چیست و نحوه عملکرد آن را شرح می‌دهیم. سپس درباره کارکرد اجزای آن توضیح می‌دهیم و با علائم خرابی آن آشنا می‌شویم.

دینام خودرو چیست؟

دینام ماشین یکی از اجزای اصلی سیستم برق خودرو است که نیروی مکانیکی موتور خودرو را به نیروی الکتریکی تبدیل می‌کند. دینام خودرو باتری را شارژ می‌کند و برق موردنیاز وسایل برقی خودرو را تامین می‌کند. اجزای برقی خودرو مانند چراغ‌ها، سیستم تهویه مطبوع و سیستم صوتی خودرو برای کارکردن به برق دینام و باتری خودرو نیاز دارند.

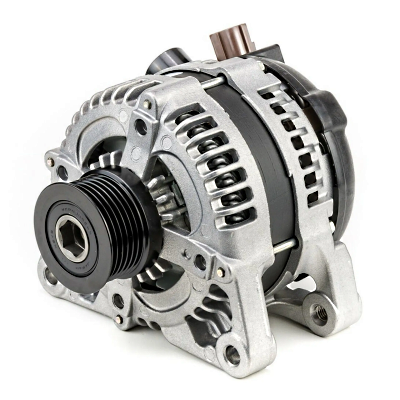

تفاوت دینام و آلترناتور در خودروهای امروزی

در خودروهای قدیمی از دینام (Dynamo) برای تولید برق استفاده می‌شد، اما امروزه تقریبا تمام خودروها به آلترناتور (Alternator) مجهز هستند. اگرچه هر دو وظیفه تأمین برق خودرو و شارژ باتری را بر عهده دارند، اما نحوه عملکرد آن‌ها با یکدیگر متفاوت است. بنابراین با وجود استفاده از الترناتور در خودروها هنوز از واژه دینام ماشین به‌طور متداول استفاده می‌شود.

آلترناتور به دلیل بازده بالاتر، دوام بیشتر و توانایی تولید جریان الکتریکی بیشتر، به‌ویژه در دورهای پایین موتور، جایگزین دینام شده و به انتخاب استاندارد خودروسازان تبدیل شده است. اما با توجه به متداول بودن استفاده از کلمه دینام به‌جای الترناتور در خودرو، در این مطلب نیز منظور از دینام همان الترناتور است.

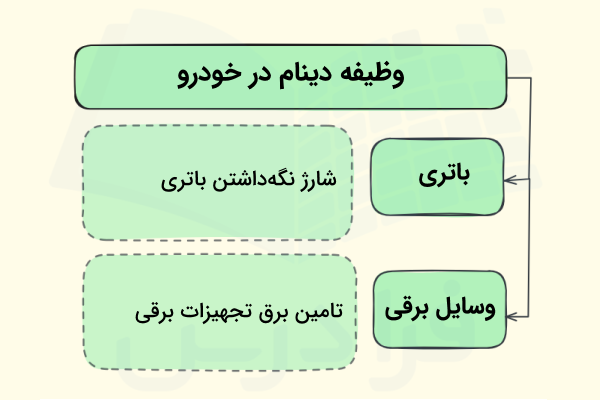

وظیفه دینام در خودرو چیست؟

وظیفه دینام ماشین در سیستم شارژ خودرو، تأمین برق پایدار برای تجهیزات الکتریکی و شارژ مداوم باتری خودرو است. سیستم شارژ خودرو باعث می‌شود تمام اجزای برقی و الکترونیکی خودرو، از جمله سیستم جرقه‌زنی، چراغ‌ها، تهویه مطبوع، واحد کنترل موتور (ECU) و سایر تجهیزات، بدون وقفه و با ولتاژ مناسب به کار خود ادامه دهند.

آلترناتور با تبدیل انرژی مکانیکی موتور به انرژی الکتریکی، برق موردنیاز خودرو را تولید کرده و هم‌زمان باتری را شارژ می‌کند. این قطعه از زمان معرفی تاکنون همواره در حال توسعه بوده است تا بتواند نیاز روزافزون خودروهای مدرن به انرژی الکتریکی را تأمین کند.

امروزه با افزایش تعداد تجهیزات الکترونیکی در خودروها، اهمیت آلترناتور بیش از گذشته شده است. وظیفه اصلی این قطعه، تولید برق، تأمین انرژی تجهیزات الکتریکی خودرو و شارژ باتری است؛ به همین دلیل، عملکرد صحیح آن نقش بسیار مهمی در پایداری سیستم برق و اطمینان از عملکرد مناسب خودرو دارد.

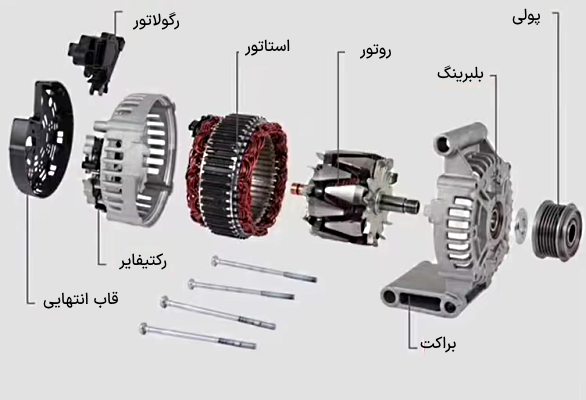

اجزای اصلی دینام خودرو چیست؟

برای اینکه نحوه عملکرد دینام ماشین را بهتر درک کنیم، در ابتدا بهتر است با اجزای دینام ماشین آشنا شویم. در فهرست زیر اجزای دینام خودرو را مشاهده می‌کنید.

• روتور دینام خودرو: روتور (Rotor) بخش چرخان آلترناتور است که میدان مغناطیسی تولید می‌کند. این قطعه از طریق تسمه محرک به موتور متصل بوده و هم‌زمان با روشن بودن موتور با سرعت بالا می‌چرخد. چرخش روتور، زمینه تولید برق در آلترناتور را فراهم می‌کند.
• استاتور دینام خودرو: استاتور (Stator) بخش ثابت آلترناتور است که روتور را در بر می‌گیرد و از چندین سیم‌پیچ مسی تشکیل شده است. با چرخش میدان مغناطیسی روتور، در سیم‌پیچ‌های استاتور ولتاژ متناوب (AC) القا شده و انرژی الکتریکی تولید می‌شود.
• یکسوکننده دینام: آلترناتور به‌طور طبیعی جریان متناوب (AC) تولید می‌کند، در حالی که باتری و تجهیزات الکتریکی خودرو با جریان مستقیم (DC) کار می‌کنند. وظیفه یکسوکننده (Rectifier) تبدیل جریان متناوب به جریان مستقیم است تا برق مناسب برای شارژ باتری و تغذیه سیستم‌های الکتریکی خودرو فراهم شود.
• رگولاتور دینام: رگولاتور ولتاژ (Voltage Regulator)، میزان ولتاژ خروجی آلترناتور را معمولاً در محدوده ۱۳/۸ تا ۱۴/۴ ولت ثابت نگه می‌دارد. این قطعه از شارژ بیش از حد یا شارژ ناکافی باتری جلوگیری کرده و باعث عملکرد پایدار سیستم برق خودرو می‌شود.
• فن خنک‌کننده دینام: آلترناتور هنگام تولید برق گرمای قابل‌توجهی ایجاد می‌کند. به همین دلیل از فن خنک‌کننده (Cooling Fan) برای کاهش دمای آن استفاده می‌شود تا از افزایش بیش از حد دما و آسیب دیدن قطعات داخلی، به‌ویژه در هوای گرم، جلوگیری شود.
• تسمه محرک دینام: تسمه محرک (Drive Belt) که معمولاً تسمه مارپیچ (Serpentine Belt) نامیده می‌شود، نیروی چرخشی موتور را از طریق پولی میل‌لنگ به آلترناتور منتقل می‌کند. آلترناتور با استفاده از این انرژی مکانیکی، برق موردنیاز خودرو را تولید کرده و باتری را شارژ می‌کند.

عملکرد صحیح هر یک از این اجزا برای تأمین برق خودرو و شارژ مناسب باتری ضروری است. خرابی هر کدام از آن‌ها می‌تواند باعث کاهش راندمان آلترناتور یا از کار افتادن کامل سیستم شارژ خودرو شود. برای کسب اطلاعات بیشتر درباره سیستم شارژ خودرو می‌توانید مطلب سیستم شارژ خودرو از مجله فرادرس را مطالعه کنید.

یادگیری مکانیک خودرو با فرادرس

برای یادگیری مکانیک خودرو کسب مهارت عملی در کارگاه‌های آموزش فنی خودرو و تعمیرگاه‌های خودرویی ضروری است. کارگاه‌های فنی رشته مکانیک خودرو معمولا به‌گونه‌ای برنامه‌ریزی شده‌اند که در ابتدا مفاهیمی را به‌طور تئوری پیش از کارگاه یا در حین کارگاه به دانشجویان آموزش می‌‌دهند. این موضوع به یادگیری بهتر علاقه‌مندان به این رشته کمک می‌کند. در کنار این کارگاه‌های آموزشی لازم است تا دانشجویان مکانیک خودرو در تعمیرگاه‌های خودرو به‌طور عملی با خودرو کار کنند و از نزدیک با خرابی‌های خودرو آشنا شوند.

علاوه بر این به‌طور هم‌زمان می‌‌توانند از فیلم‌های آموزشی متنوعی که در حوزه مکانیک خودرو در فرادرس تهیه شده نیز استفاده کنند. برخی از این آموزش‌ها را در فهرست زیر مشاهده می‌کنید.

• فیلم آموزش سرویس خودرو تعویض روغن و فیلتر فرادرس
• فیلم آموزش سیستم سوخت رسانی خودروهای دوگانه سوز CNG و LPG فرادرس
• فیلم آموزش برق خودرو و عیب یابی قطعات الکتریکی و الکترونیکی ماشین فرادرس
• فیلم آموزش دیاگ خودرو و انژکتور – نحوه دیاگ زدن ماشین و عیب یابی فرادرس
• فیلم آموزش آشنایی با کامپیوتر خودرو یا ای سی یو ECU و عملکرد آن فرادرس

همچنین فرادرس، دوره‌های ویدیویی بسیار متنوع و کاربردی را در زمینه تعمیر و نگهداری خودرو به انتشار رسانده که اگر به این مباحث علاقه‌مند هستید می‌توانید آن‌ها را از طریق لینک زیر مشاهده کنید.

• مجموعه فیلم‌های آموزش تعمیر و نگهداری خودرو فرادرس

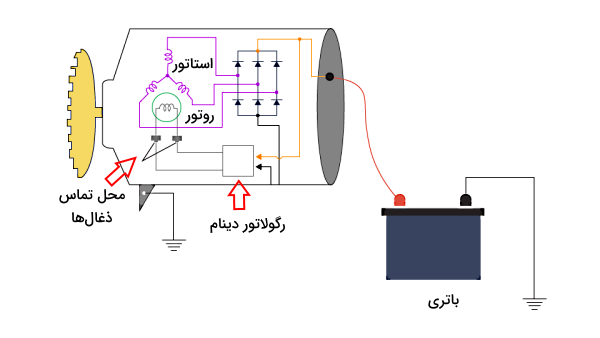

دینام خودرو چگونه کار می‌کند؟

دینام ماشین وظیفه تولید برق موردنیاز خودرو و شارژ باتری را بر عهده دارد. این قطعه ابتدا جریان متناوب (AC) تولید می‌کند و سپس آن را به جریان مستقیم (DC) تبدیل می‌کند تا باتری و تجهیزات الکتریکی خودرو بتوانند از آن استفاده کنند.

عملکرد دینام خودرو را می‌توان در چند مرحله ساده توضیح داد.

• انتقال نیروی موتور به دینام: پس از روشن شدن خودرو، موتور شروع به چرخش می‌کند و میل‌لنگ نیروی مکانیکی خود را از طریق تسمه دینام به آلترناتور منتقل می‌کند. در نتیجه، روتور داخل دینام با سرعت بالا به چرخش درمی‌آید.

• ایجاد میدان مغناطیسی: با چرخش روتور، میدان مغناطیسی متغیری در داخل آلترناتور ایجاد می‌شود. این میدان مغناطیسی نقش اصلی را در تولید انرژی الکتریکی ایفا می‌کند.
• تولید برق: میدان مغناطیسی چرخان روتور باعث القای ولتاژ متناوب (AC) در سیم‌پیچ‌های مسی استاتور می‌شود. به این ترتیب، دینام برق موردنیاز خودرو را تولید می‌کند.
• تبدیل جریان متناوب به جریان مستقیم: از آنجا که باتری و تجهیزات الکتریکی خودرو با جریان مستقیم (DC) کار می‌کنند، برق متناوب تولیدشده وارد رکتیفایر (یکسوکننده) می‌شود. این قطعه جریان AC را به جریان DC تبدیل کرده و آن را برای شارژ باتری و تغذیه سیستم‌های الکتریکی خودرو آماده می‌کند.
• تنظیم ولتاژ خروجی: در مرحله بعد، رگولاتور ولتاژ به‌طور مداوم ولتاژ خروجی دینام را کنترل می‌کند تا معمولاً در محدوده ۱۳٫۸ تا ۱۴٫۴ ولت باقی بماند. این کار از شارژ بیش از حد یا شارژ ناکافی باتری جلوگیری کرده و از تجهیزات الکتریکی خودرو نیز محافظت می‌کند.
• تأمین برق خودرو و شارژ باتری: در نهایت، برق تولیدشده توسط دینام بین باتری و مصرف‌کننده‌های الکتریکی خودرو توزیع می‌شود. این برق برای شارژ باتری و همچنین تأمین انرژی سیستم‌هایی مانند چراغ‌ها، سیستم تهویه، رادیو و نمایشگر، برف‌پاک‌کن، ECU و سایر تجهیزات الکترونیکی خودرو استفاده می‌شود.

علاوه بر دینام، خودرو شامل قطعات الکترونیکی و برقی زیادی است که علاقه‌مندان می‌توانند برای یادگیری قطعات الکتریکی خودرو مانند انواع سنسورها و نحوه عیب‌یابی قطعات برقی خودرو فیلم آموزش برق خودرو و عیب یابی قطعات الکتریکی و الکترونیکی ماشین فرادرس را مشاهده کنید.

فیلم آموزش برق‌ خودرو و عیب‌یابی قطعات در فرادرس

کلیک کنید

تولید برق در دینام خودرو چگونه انجام می‌شود؟

یکی از مهم‌ترین وظایف دینام خودرو، تبدیل انرژی مکانیکی موتور به انرژی الکتریکی است. این برق علاوه بر شارژ باتری، انرژی موردنیاز تمام تجهیزات الکتریکی خودرو را نیز تأمین می‌کند. برای اینکه بدانیم تولید برق در دینام خودرو چگونه انجام می‌شود، لازم است تا تولید برق در دینام خودرو را در دو حالت زیر بررسی کنیم.

• تولید برق بر اساس القای الکترومغناطیسی
• تولید برق متناسب با دور موتور

تولید برق بر اساس القای الکترومغناطیسی

عملکرد دینام خودرو بر پایه قانون القای الکترومغناطیسی فارادی است. زمانی که موتور خودرو روشن می‌شود، میل‌لنگ از طریق تسمه دینام، روتور را در داخل استاتور به چرخش درمی‌آورد. با چرخش روتور، میدان مغناطیسی متغیری در اطراف سیم‌پیچ‌های استاتور ایجاد می‌شود. این میدان مغناطیسی باعث القای ولتاژ در سیم‌پیچ‌های استاتور شده و در نتیجه جریان متناوب (AC) تولید می‌شود. به زبان ساده، هرچه روتور سریع‌تر بچرخد، انرژی الکتریکی بیشتری تولید خواهد شد.

تولید برق دینام متناسب با دور موتور

دینام خودرو عملکردی هم‌راستا با سرعت موتور دارد. به عبارت دیگر، با افزایش یا کاهش دور موتور (RPM)، سرعت چرخش روتور نیز تغییر می‌کند و میزان تولید برق آلترناتور متناسب با آن افزایش یا کاهش می‌یابد. البته برای اینکه ولتاژ خروجی همیشه در محدوده استاندارد باقی بماند، رگولاتور ولتاژ به‌طور مداوم خروجی دینام را کنترل می‌کند. به این ترتیب، بدون توجه به تغییرات دور موتور، برق موردنیاز خودرو و باتری به‌صورت پایدار تأمین می‌شود.

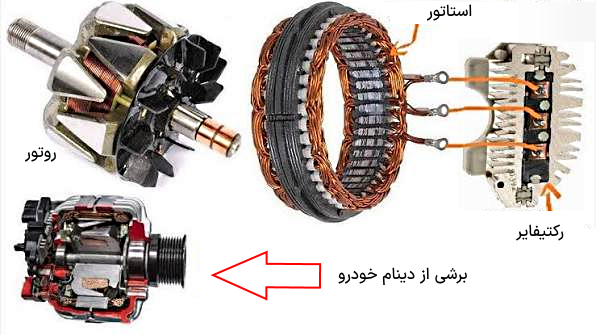

کارکرد اجزای دینام خودرو چیست؟

دینام خودرو از دو بخش اصلی به نام «روتور» (Rotor) و «استاتور» (Stator) تشکیل شده است. همکاری این دو قطعه، اساس تولید برق در سیستم شارژ خودرو را تشکیل می‌دهد.

کارکرد روتور دینام خودرو

روتور قسمت متحرک دینام خودرو است که توسط تسمه دینام و نیروی موتور به چرخش درمی‌آید. این قطعه در واقع یک آهنربای الکترومغناطیسی است که از یک هسته آهنی و سیم‌پیچ تشکیل شده است. هنگامی که جریان الکتریکی از سیم‌پیچ روتور عبور می‌کند، میدان مغناطیسی قدرتمندی ایجاد می‌شود. این میدان مغناطیسی با چرخش روتور، به‌طور مداوم جهت خود را نسبت به استاتور تغییر می‌دهد و شرایط لازم برای تولید برق را فراهم می‌کند.

شدت میدان مغناطیسی روتور تأثیر مستقیمی بر راندمان، توان خروجی و عملکرد دینام خودرو دارد. به همین دلیل، رگولاتور ولتاژ، مقدار جریان عبوری از سیم‌پیچ روتور را به‌طور مداوم کنترل می‌کند تا ولتاژ خروجی آلترناتور در محدوده استاندارد باقی بماند. در این قسمت به این موضوع پرداختیم که کارکرد روتور دینام خودرو چیست. در بخش بعدی به این موضوع می‌پردازیم که کارکرد استاتور دینام خودرو چیست و عملکرد استاتور دینام ماشین را شرح می‌دهیم.

کارکرد استاتور دینام ماشین چیست؟

استاتور بخش ثابت دینام خودرو است که روتور در داخل آن می‌چرخد. این قطعه از چندین سیم‌پیچ مسی تشکیل شده است که اطراف روتور قرار گرفته‌اند. با چرخش روتور، میدان مغناطیسی آن به‌طور پیوسته از مقابل سیم‌پیچ‌های استاتور عبور می‌کند. این تغییر میدان مغناطیسی باعث القای ولتاژ در سیم‌پیچ‌ها شده و در نتیجه جریان متناوب (AC) تولید می‌شود.

این فرآیند نمونه‌ای از کاربرد قانون القای الکترومغناطیسی فارادی در خودرو است. طراحی استاتور به‌گونه‌ای انجام می‌شود که بتواند با توجه به سرعت چرخش روتور، بیشترین راندمان، ولتاژ مناسب و کمترین تلفات انرژی را فراهم کند.

وظیفه رکتیفایر دینام خودرو چیست؟

تبدیل جریان متناوب تولید‌شده در الترناتور به جریان مستقیم بر عهده رکتیفایر است. دینام خودرو در ابتدا جریان متناوب سه‌فاز (AC) تولید می‌کند، در حالی که باتری و تمامی تجهیزات الکتریکی خودرو با جریان مستقیم (DC) کار می‌کنند. به همین دلیل، لازم است جریان متناوب تولیدشده به جریان مستقیم تبدیل شود. این وظیفه بر عهده «یکسوکننده» (Rectifier) است. رکتیفایر معمولا از شش دیود تشکیل شده که به‌صورت یک «پل یکسوکننده سه‌فاز» (Three Phase Bridge Rectifier) آرایش یافته‌اند.

دیودها تنها اجازه عبور جریان در یک جهت را می‌دهند، بنابراین جریان متناوب خروجی آلترناتور را به «جریان مستقیم» (DC) تبدیل می‌کنند. این جریان سپس برای شارژ باتری خودرو و تأمین برق تجهیزات الکتریکی مانند چراغ‌ها، سیستم تهویه، ECU، سیستم صوتی و سایر مصرف‌کننده‌ها مورد استفاده قرار می‌گیرد. در این قسمت به این موضوع پرداختیم که نقش رکتیفایر دینام خودرو چیست. در ادامه به این موضوع می‌پردازیم که نقش رگولاتور دینام خودرو چیست و وظیفه آن را شرح می‌دهیم.

وظیفه رگولاتور ولتاژ دینام

کارکرد «رگولاتور ولتاژ» (Voltage Regulator) در دینام خودرو ثابت نگه داشتن ولتاژ خروجی دینام است که این ولتاژ را معمولا در محدود ۱۳/۸ تا ۱۴/۴ ولت تنظیم می‌کند. ولتاژ تولیدشده توسط دینام با تغییر دور موتور (RPM) تغییر می‌کند. اگر این ولتاژ کنترل نشود، ممکن است در دورهای بالا بیش از حد افزایش یابد یا در دورهای پایین کاهش پیدا کند. این نوسانات می‌توانند به باتری و تجهیزات الکتریکی خودرو آسیب برسانند.

علائم خرابی دینام خودرو چیست؟

نشانه‌های خرابی دینام خودرو را در ادامه آورده‌ایم.

• کم نور شدن یا چشمک زدن چراغ‌ها: اگر نور چراغ‌های خودرو، پشت آمپر یا چراغ‌ داخل کابین در دور آرام یا حرکت با سرعت پایین کم‌نور شوند یا چشمک بزنند، نشانه‌ای برای عدم شارژ مناسب دینام خودرو است.
• روشن شدن چراغ باتری: روشن شدن چراغ باتری روی صفحه آمپر یا چراغ شارژ خودرو نشانه‌ای از عدم کارکرد درست سیستم شارژ خودرو و خرابی احتمالی دینام خودرو است.
• خالی کردن مداوم باتری: اگر باتری به‌طور دائم خالی می‌شود یا خودرو به‌سختی روشن می‌شود، احتمال خرابی دینام خودرو وجود دارد. البته در این حالت نیاز است تا سالم بودن باتری نیز بررسی شود.
• عدم کارکرد وسایل برقی خودرو: در صورتی که شیشه‌بالابر، سیستم صوتی یا سایر تجهیزات برقی کار نکنند یا عملکرد ضعیفی داشته باشند، می‌تواند نشانه‌ خرابی دینام ماشین باشد.
• صدای غیرعادی از دینام: صدای زوزه، سوت یا سائیدگی از ناحیه دینام می‌‌تواند نشانه خرابی بلبرینگ‌ها یا سایر قطعات داخلی دینام باشند.
• خاموش شدن موتور در حین رانندگی: اگر دینام نتواند برق کافی تولید کند، باتری نیز به‌تدریج تخلیه می‌شود. در این وضعیت، اجزای حیاتی مانند واحد کنترل موتور (ECU)، انژکتورها، کوئل‌های جرقه و پمپ بنزین برقی ولتاژ کافی دریافت نمی‌کنند و ممکن است موتور در حین حرکت خاموش شود.

برای عیب‌یابی قطعات برقی خودرو مانند قطعات مربوط به سیستم سوخت‌رسانی انژکتوری یا سایر قطعات برقی در ابتدا از دستگاه دیاگ استفاده می‌کنند تا بتوانند علاوه بر علائم خرابی در قسمت مربوطه، با بررسی کدهای خطا با دیاگ خودرو، عیب‌یابی خودرو را انجام دهند. برای آشنایی با دیاگ خودرو می‌توانید فیلم آموزش دیاگ خودرو و انژکتور، آشنایی با نحوه دیاگ زدن ماشین و عیب یابی فرادرس را مشاهده کنید.

فیلم آموزش دیاگ‌ خودرو و انژکتور در فرادرس

کلیک کنید

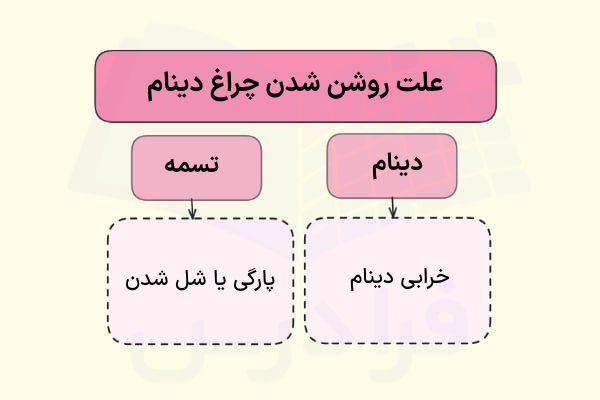

علت روشن شدن چراغ دینام چیست؟

چراغ دینام زمانی روشن می‌شود که ولتاژ سیستم شارژ از مقدار طبیعی کمتر یا بیشتر باشد. علت آن می‌تواند یکی از موارد زیر باشد.

• خرابی دینام
• خرابی رگولاتور ولتاژ
• پارگی یا شل شدن تسمه دینام
• خرابی سیم‌کشی یا اتصالات سیستم شارژ
• خرابی خود باتری در برخی موارد

چراغ هشدار سیستم شارژ که به آن چراغ دینام نیز می‌گویند، روی صفحه آمپر به شکل باتری نمایش داده می‌شود. با توجه به اینکه در خودروهای قدیمی، شایع‌ترین علت روشن شدن این چراغ خرابی دینام بود. به همین دلیل در زبان عامیانه و بین مکانیک‌ها، این چراغ به نام چراغ دینام شناخته می‌شود و این اصطلاح تا امروز باقی مانده است.

بوی سوختگی از ناحیه دینام خودرو چیست؟

استشمام بوی سوختگی شبیه لاستیک یا پلاستیک از محفظه موتور می‌تواند یکی از نشانه‌های خرابی دینام خودرو یا سیستم شارژ باشد و نباید نادیده گرفته شود. اگر تسمه دینام بر اثر فرسودگی، لغزش یا کشش نامناسب بیش از حد گرم شود، ممکن است بویی شبیه لاستیک سوخته ایجاد کند.

از آنجا که این تسمه به‌طور دائم در حال چرخش است و در معرض گرما، اصطکاک و تنش قرار دارد، با گذشت زمان احتمال ساییدگی و ایجاد چنین بویی افزایش می‌یابد. از سوی دیگر، آسیب‌دیدگی سیم‌کشی، اتصالات معیوب یا خرابی رگولاتور ولتاژ نیز می‌تواند باعث داغ شدن بیش از حد سیم‌ها شود و بوی پلاستیک سوخته ایجاد کند.

همچنین اگر مقاومت الکتریکی سیم‌ها به دلیل خوردگی یا آسیب‌دیدگی افزایش یابد، گرمای بیشتری تولید شده و احتمال ذوب شدن روکش سیم‌ها و انتشار این بو بیشتر خواهد شد. بنابراین، اگر هنگام رانندگی یا پس از خاموش کردن خودرو بوی لاستیک یا پلاستیک سوخته احساس کردید، بهتر است هرچه سریع‌تر دینام، تسمه دینام، رگولاتور ولتاژ و سیم‌کشی سیستم شارژ توسط یک تعمیرکار متخصص بررسی شوند. رسیدگی به این مشکل در مراحل اولیه می‌تواند از آسیب‌های جدی‌تر به سیستم برق خودرو و هزینه‌های سنگین تعمیرات جلوگیری کند.

استارت نخوردن خودرو به‌دلیل دینام خراب

استارت نخوردن خودرو یا استارت کم‌زور معمولا به‌دلیل خالی کردن باتری یا دینام خراب است. بنابراین اگر باتری شما نو و سالم است، لازم است تا دینام خودرو را بررسی کنید. از سویی دیگر اگر خودرو در زمان حرکت خاموش می‌شود نیز می‌تواند به این دلیل باشد که دینام برق کافی به سر کوئل و شمع‌ها ارسال نمی‌کند و سیستم جرقه‌زنی در خودرو با مشکل روبرو می‌شود.

تشخیص خرابی باتری یا دینام

در بسیاری از مواقع می‌توان با چند بررسی ساده، علت اصلی مشکل را تشخیص داد.

• اگر خودرو روشن شود اما بلافاصله خاموش شود، معمولاً نشان‌دهنده وجود مشکل در سیستم شارژ است و احتمال دارد دینام نتواند برق کافی برای شارژ باتری و تغذیه سیستم‌های الکتریکی تولید کند.
• اگر خودرو را با باتری به باتری روشن کنید اما پس از خاموش کردن موتور، دوباره با باتری خودش روشن نشود، معمولاً باتری معیوب یا شارژ آن کاملاً تخلیه شده است. البته اگر خودرو پس از روشن شدن نیز در مدت کوتاهی دوباره خاموش شود، احتمال خرابی دینام بیشتر خواهد بود.

تست دینام خودرو

یکی از ساده‌ترین روش‌ها برای بررسی سلامت دینام خودرو و باتری، استفاده از ولت‌متر (Voltmeter) یا مولتی‌متر است. این دستگاه ولتاژ سیستم برق خودرو را اندازه‌گیری می‌کند و به شما کمک می‌کند وضعیت باتری و عملکرد سیستم شارژ را ارزیابی کنید.

• ولتاژ باتری در حالت خاموش بودن موتور باید حدود ۱۲/۴ تا ۱۲/۸ ولت باشد.
• ولتاژ باتری در حالت روشن بودن موتور باید بین ۱۳/۸ تا ۱۴/۴ ولت باشد.

اگر ولتاژ هنگام روشن بودن موتور کمتر از این مقدار باشد، احتمال خرابی دینام، رگولاتور ولتاژ یا سیستم شارژ خودرو وجود دارد و بهتر است خودرو توسط تعمیرکار متخصص بررسی شود.

اختلالات ناشی از خرابی دینام

با توجه به اینکه دینام خودرو برق تجهیزات الکتریکی خودرو را تامین می‌کند، بنابراین هرگونه اختلال یا خطا در تجهیزات برقی ماشین می‌تواند به‌دلیل دینام خراب باشد. برای مثال اگر شیشه‌بالابر خودرو به کندی بالا می‌رود، در صورتی که مسیر آن باز باشد و به‌جایی گیر نداشته باشد، می‌تواند به دلیل عدم تامین برق لازم توسط دینام ماشین باشد. سایر تجهیزات برقی مانند برف‌پاک‌کن و قفل مرکزی نیز از خرابی دینام دچار اختلال می‌شوند.

در برخی خودروهای امروزی سیستمی کنترلی در نظر گرفته شده که در صورت وجود خرابی در دینام در ابتدا برق لوازم غیرضروری برقی در خودرو مانند رادیو یا آینه برقی را قطع می‌کند. این کار باعث می‌شود تا برق لازم برای تامین قطعات ضروری مانند چراغ‌های خودرو تا حد امکان تامین شود.

عمر دینام خودرو چقدر است؟

عمر دینام خودرو به میزان بار وارد شده به آن بستگی دارد و معمولا هم‌اندازه عمر مفید خودرو است. با این وجود در صورتی‌که از خودروهای قدیمی استفاده می‌کنید، لازم است تا به‌طور دوره‌ای میزان ولتاژ دینام را بررسی کنید. برای این منظور می‌توانید ولتاژ دو سر باتری را در حالت موتور روشن تست کنید که در این حالت باید در حدود ۱۳/۵ ولت باشد. علاوه بر این در صورت شنیدن صداهای غیرطبیعی از دینام خودرو، به تعمیرگاه مجاز برای بررسی بیشتر مراجعه کنید.

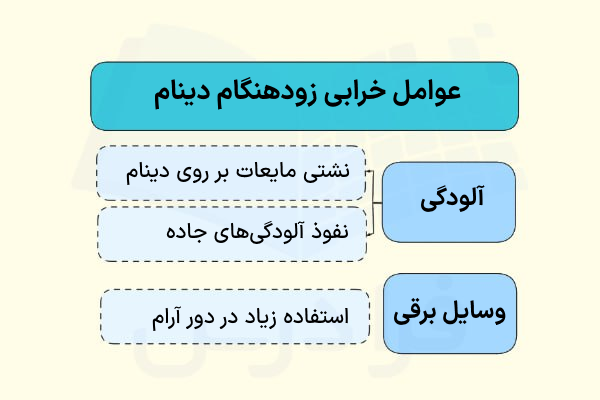

عوامل خرابی زودهنگام دینام

برخی از عواملی که باعث کاهش عمر مفید دینام و خرابی زودهنگام آن می‌شوند را در فهرست زیر آورده‌ایم.

• نشتی مایعات بر روی دینام: نشتی روغن موتور یا روغن هیدرولیک فرمان بر روی دینام خودرو می‌تواند به آن آسیب برساند. بنابراین لازم است تا بازدیدها و سرویس‌های دوره‌ای خودرو را به‌موقع انجام دهید تا از بروز این مشکلات جلوگیری شود.
• کارکرد طولانی‌مدت در دور آرام: استفاده از تجهیزات برقی زیاد زمانی که خودرو در حالت درجا کار می‌کند، به دینام فشار می‌آورد و باعث خرابی زودهنگام آن می‌شود.
• استفاده از تجهیزات برقی زیاد: استفاده از تجهیزات برقی زیاد مانند سانروف و گرم‌کن صندلی فشار بیشتری به دینام وارد می‌کنند.
• ورود آب و گرد و خاک به دینام: با توجه به اینکه در بسیاری از خودروها دینام در پایین موتور قرار دارد و به سطح جاده نزدیک است، بنابراین بیشتر در معرض نفوذ آلودگی‌های جاده قرار داد. نفوذ این آلودگی‌ها می‌تواند به بلبرینگ‌ها و اتصالات الکتریکی آلترناتور آسیب برساند و عمر مفید آن را کاهش دهد.

راندمان دینام خودرو چیست؟

راندمان دینام خودرو نشان می‌دهد که چه مقدار از انرژی مکانیکی دریافت‌شده از موتور به انرژی الکتریکی تبدیل می‌شود. این مقدار از نسبت توان الکتریکی خروجی به توان مکانیکی ورودی به دست می‌آید و معمولاً به‌صورت درصد بیان می‌شود. البته بخشی از انرژی ورودی در داخل آلترناتور تلف می‌شود. مهم‌ترین عوامل کاهش راندمان دینام خودرو را در فهرست زیر مشاهده می‌کنید.

• مصرف توان توسط فن خنک‌کننده
• اصطکاک بلبرینگ‌ها
• تلفات مغناطیسی هسته آهنی
• مقاومت سیم‌پیچ‌های مسی
• افت ولتاژ در دیودهای یکسوکننده در رکتیفایر

به همین دلیل، راندمان آلترناتور هرگز ۱۰۰ درصد نیست. در خودروهای امروزی، راندمان دینام معمولاً در محدوده ۷۰ تا ۸۰ درصد قرار دارد و این مقدار در دورهای متوسط موتور به بیشترین میزان خود می‌رسد. در دورهای بسیار بالا نیز ممکن است راندمان کاهش پیدا کند، زیرا فن خنک‌کننده با سرعت بیشتری می‌چرخد و بخشی از توان مکانیکی موتور را مصرف می‌کند.

سیستم خنک‌کاری دینام خودرو

هنگام تولید برق، دینام مقدار قابل‌توجهی گرما تولید می‌کند. اگر این گرما به‌درستی دفع نشود، ممکن است به قطعات داخلی مانند سیم‌پیچ‌ها، دیودهای یکسوکننده، بلبرینگ‌ها و رگولاتور ولتاژ آسیب برسد و عمر مفید آلترناتور کاهش یابد. به همین دلیل، بیشتر دینام‌های خودروهای سواری به فن خنک‌کننده داخلی یا فن نصب‌شده روی پولی آلترناتور مجهز هستند.

این فن با گردش هوا، گرمای تولیدشده را از داخل آلترناتور خارج کرده و دمای آن را در محدوده مناسب نگه می‌دارد. در خودروهای سنگین، خودروهای لوکس یا خودروهایی که مصرف برق بسیار بالایی دارند، ممکن است از سیستم خنک‌کاری مایع (Liquid Cooling) نیز استفاده شود. در این روش، بخشی از سیستم خنک‌کننده موتور برای کاهش دمای آلترناتور به کار گرفته می‌شود تا عملکرد آن در شرایط کاری سخت پایدار باقی بماند.

عیب‌یابی دینام خودرو

برای عیب‌یابی دینام خودرو باید سیستم شارژ خودرو را به‌طور کامل بررسی کنیم. قبل از تعویض یا تعمیر دینام، باید باتری و سایر اجزای سیستم شارژ را بررسی کنیم. زیرا بسیاری از مشکلاتی که به خرابی دینام نسبت داده می‌شوند، در واقع ناشی از نقص در این بخش‌ها هستند.

• بررسی وضعیت باتری: اولین قدم در عیب‌یابی دینام خودرو، بررسی سلامت باتری است. باتری باید کاملاً شارژ شده باشد و در حالت خاموش بودن موتور، ولتاژی حدود ۱۲٫۶ ولت داشته باشد. همچنین کابل‌ها، سر باتری و بدنه باتری باید تمیز، محکم و عاری از خوردگی باشند.
• تست افت ولتاژ دینام: وجود مقاومت زیاد در سیم‌کشی یا اتصالات می‌تواند باعث اختلال در عملکرد سیستم شارژ شود. برای بررسی این موضوع، با استفاده از مولتی‌متر افت ولتاژ در مدار مثبت و منفی دینام اندازه‌گیری می‌شود. اگر افت ولتاژ در هر یک از مدارها بیش از ۰٫۲ ولت باشد، نشان‌دهنده وجود مقاومت غیرعادی است و باید سیم‌ها، اتصالات، سر باتری و نقاط اتصال بدنه از نظر شل بودن، خوردگی یا آسیب‌دیدگی بررسی شوند.
• اندازه‌گیری ولتاژ خروجی دینام: موتور را روشن کرده و دور موتور را به حدود ۲۰۰۰ دور در دقیقه برسانید. سپس ولتاژ خروجی ترمینال B+ دینام را اندازه‌گیری کنید. مقدار استاندارد بسته به نوع خودرو متفاوت است، اما معمولاً باید در محدوده ۱۳٫۸ تا ۱۴٫۴ ولت باشد.
• بررسی جریان خروجی دینام: برای ارزیابی توان دینام، مصرف‌کننده‌های برقی مانند نوربالا، فن بخاری و گرم‌کن شیشه عقب را روشن کنید. سپس در دور حدود ۲۰۰۰ rpm جریان خروجی دینام را اندازه بگیرید. مقدار جریان باید مطابق مشخصات اعلام‌شده توسط سازنده خودرو باشد.
• بررسی فیوزهای خودرو: سوختن فیوز یا فیوز لینک (Fusible Link) می‌تواند باعث قطع کامل مدار شارژ شود. بنابراین لازم است تمامی فیوزهای مرتبط با سیستم شارژ و فیوز لینک‌ها از نظر سلامت بررسی شوند.
• بررسی تسمه دینام: شل بودن، ترک‌خوردگی، ساییدگی یا سفت بودن بیش از حد تسمه می‌تواند عملکرد دینام را مختل کند. تسمه شل باعث لغزش پولی و کاهش شارژ باتری می‌شود، در حالی که کشش بیش از حد می‌تواند به بلبرینگ‌های آلترناتور آسیب برساند.
• بررسی سیم‌کشی و اتصال بدنه: شل بودن کابل خروجی B+، اتصالات بدنه نامناسب یا خوردگی کانکتورها باعث افزایش مقاومت مدار و افت ولتاژ می‌شوند. در این شرایط، دینام مجبور است با بار بیشتری کار کند که می‌تواند به گرم شدن بیش از حد و خرابی زودرس آن منجر شود.
• یافتن علت خرابی مکرر دینام: اگر دینام خودرو چندین بار در مدت کوتاهی خراب شده است، احتمالاً مشکل از خود دینام نیست. عواملی مانند باتری معیوب، افت ولتاژ در سیم‌کشی، خرابی دیودها، اتصال کوتاه یا استفاده از دینامی با ظرفیت کمتر از نیاز خودرو می‌تواند علت اصلی این مشکل باشد.

یادگیری مهندسی مکانیک با فرادرس

برای اینکه بتوانیم نحوه کارکرد ماشین‌ها و تجهیزات صنعتی را درک کنیم و بتوانیم آن‌ها را به‌طور مناسبی تحلیل کنیم نیاز داریم تا مفاهیم مربوط به مهندسی مکانیک را فرا بگیریم. طراحی ماشین، ترمودینامیک و انتقال حرارت از دروس پایه‌ای و مهم مهندسی مکانیک هستند که دانشجویان این رشته آن‌ها را می‌آموزند.

علاوه بر دروس تئوری علاقه‌مندان به مهندسی مکانیک لازم است تا با مهارت‌های عملی و کارگاهی نیز آشنا شوند. نرم‌افزارهای مهندسی مانند کتیا و انسیس از نرم‌افزارهای کاربردی و مهم این رشته محسوب می‌شوند که یادگیری آن‌ها برای مهندسان مکانیک به آن‌ها توانایی‌های بیشتری در عملی ساختن اهداف رشته مکانیک می‌دهد.

با توجه به اهمیت یادگیری مهندسی مکانیک، فیلم‌های آموزشی متنوعی در فرادرس در حوزه مهندسی مکانیک تهیه شده است که برخی از آن‌ها را در فهرست زیر مشاهده می‌کنید.

• فیلم آموزش علم مواد
• فیلم آموزش ترمودینامیک
• فیلم آموزش مقاومت مصالح ۱ و ۲
• فیلم آموزش تحلیل استاتیکی با سالیدورکس
• فیلم آموزش سینماتیک و دینامیک ماشین ها

برای یادگیری سایر دروس و مطالب مرتبط با مهندسی مکانیک می‌توانید از لینک زیر استفاده کنید.

• مجموعه فیلم آموزش مهندسی مکانیک از دروس دانشگاهی تا کاربردی

جمع‌بندی

در ابتدای این مطلب از مجله فرادرس به این موضوع پرداختیم که دینام خودرو چیست و تفاوت دینام و آلترناتور را بیان کردیم. وظیفه دینام ماشین را توضیح دادیم. نحوه کار دینام خودرو را شرح دادیم. برای این منظور تولید برق در دینام ماشین را بیان کردیم و تولید برق در دینام خودرو متناسب با دور موتور را توضیح دادیم.

سپس اجزای دینام و کارکرد هر کدام از آن‌ها را بیان کردیم. برای این منظور کارکرد روتور دینام ماشین، کارکرد استاتور دینام خودرو، وظیفه رکتیفایر دینام و وظیفه رگولاتور ولتاژ دینام را بیان کردیم. سپس علائم خرابی دینام اتومبیل را شرح دادیم. علت روشن شدن چراغ دینام را توضیح دادیم. تست دینام را بیان کردیم و اختلالات ناشی از خرابی دینام را شرح دادیم. در پایان نیز درباره نحوه عیب‌یابی دینام خودرو توضیح دادیم.
